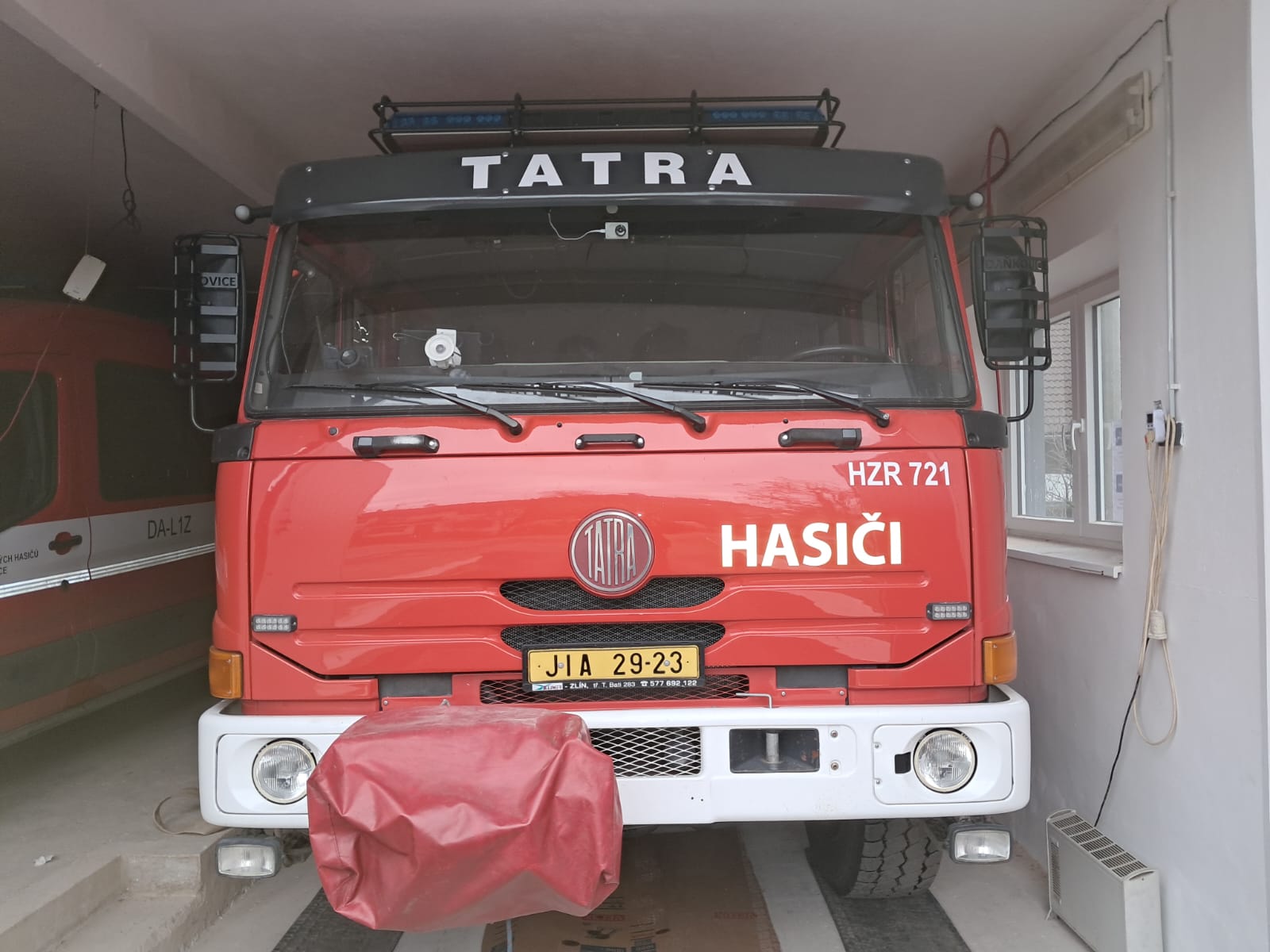

Tatra 815 TERNNo1 CAS 24-S3Z

Tatra 815 CAS 24 4×4.2 je požární automobil postavený na speciálním podvozku T 815 TERRNo1 určeném ke kompletaci s požárními nástavbami, se zvýšenou průchodivostí, trvalým pohonem zadní nápravy s možností připojení pohonu přední nápravy a uzávěrkami diferenciálů.

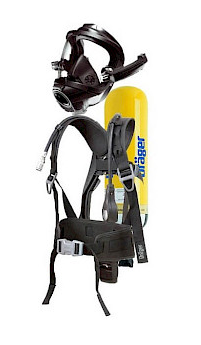

Vozidlo je určeno pro přepravu požárního družstva 1+5, v opěradlech zadní řady sedadel jsou integrovány držáky dýchacích přístrojů Dräger PSS 4000. Požární nástavba je vybavena odstředivým vodním čerpadlem o jmenovitém výkonu 2400 l/min, nerezovými nádržemi na vodu a pěnidlo a skříněmi pro příslušenství. Konstrukční řešení umožňuje vedení zásahu vodou nebo pěnou z vlastního nebo cizího zdroje v nízkotlakém nebo ve vysokotlakém režimu, případně v jejich kombinaci.
Výbavu vozidla tvoří požární příslušenství k provedení zásahů vodou nebo pěnou, dýchací technika, prostředky k provedení technických zásahů různého druhu, čerpání vody, prostředky pro poskytnutí předlékařské první pomoci, resuscitace a pro zajištění transportu zraněných osob.

Motor

Typ: T3C-928–90
Vznětový, čtyřdobý, vidlicový, vzduchem chlazený osmiválec, s přímým vstřikem paliva, přeplňovaný s chlazeními plnícího vzduchu
Vrtání/zdvih: 120/140 mm
Zdvihový objem: 12 667 cm3
Výkon: 300 kW / 1 800 min-1
Točivý moment: 2 100 Nm / 1000 min-1

Převodovka

Mechanická, 12-ti stupňová se synchronizací a posilovačem řazení. H a L chod se řadí elektropneumaticky s předvolbou.

Podvozek

Koncepce TATRA s centrální nosnou rourou a nezávisle zavěšenými polonápravami.
Přední náprava hnaná, řiditelná, odpružená torzními tyčemi a teleskopickými tlumiči, s uzávěrkou diferenciálu, vybavena vypínatelným hnacím ústrojím.
Zadní náprava hnaná, odpružená kombinací vzduchových vlnovcových pružin, vinutých pružin a teleskopickými tlumiči, doplněná o torzní stabilizátor, s uzávěrkou diferenciálu.

Rozměry a hmotnosti
Délka: 8 060 mm (včetně navijáku), Šířka: 2 550 mm, Výška: 3 150 mm
Provozní hmotnost: 12 500 kg
Celková hmotnost: 19 000 kg
Skutečná hmotnost: 17 000 kg

Požární nástavba

Typ a výrobce: CAS 24, THT Polička
Čerpací zařízení: GODIVA, jednostupňové, odstředivé požární čerpadlo s automatickou pístovou vývěvou a vysokotlakým stupněm.
Jmenovitý výkon čerpadla:
– nízkotlaký režim: 2 400 l/min (při 0,8 MPa a sací výšce 3,0 m – podle Vyhl. 49/03)
– nízkotlaký režim: 2 000 l/min (při 1,0 MPa a sací výšce 3,0 m – podle Vyhl. 35/07)
– vysokotlaký režim: 200 l/min (4 MPa)
Objem nádrže na vodu: 3 400 l
Objem nádrže na pěnidlo: 210 l

Zařízení pro rychlý zásah
Průtokový naviják s hadicí D 25 o délce 60 m (vysokotlak).
